Características Técnicas

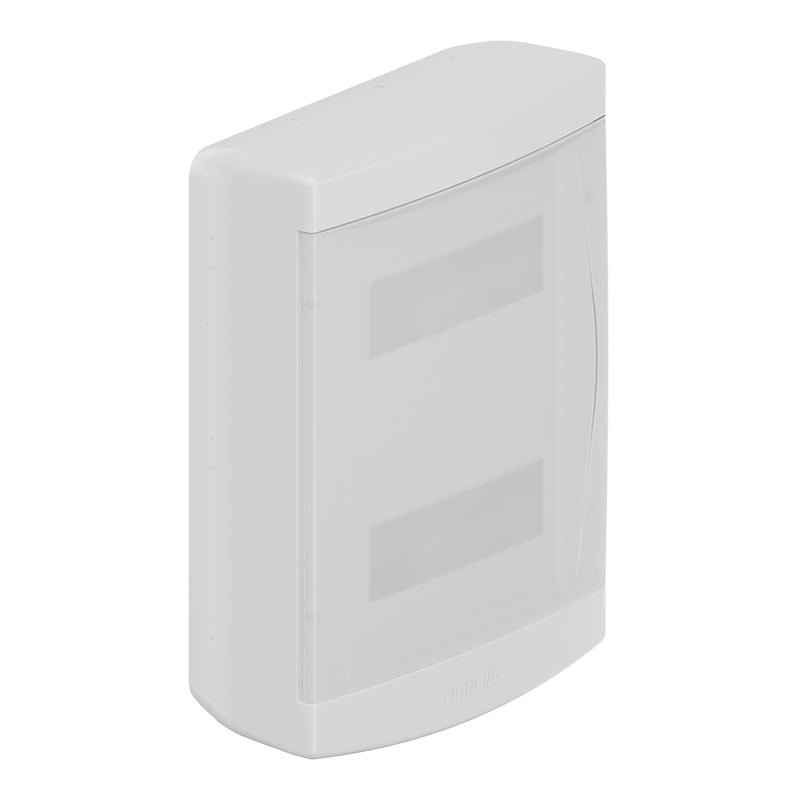

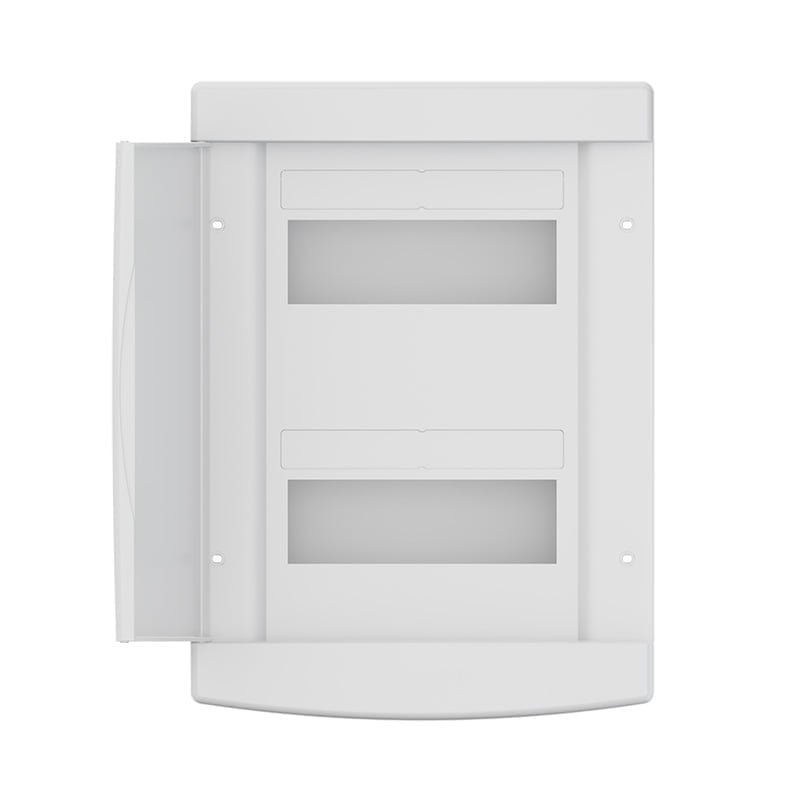

Corpo do modelo de sobrepor
• Cantos arredondados;
• Entradas nas bitolas de 25 e 32 mm no fundo e nas laterais, para instalação dos Eletrodutos Roscáveis ou flexíveis Tigreflex. Nas laterais existem posicionadores para abertura com serra tipo copo. No fundo existem pastilhas destacáveis. Possui também marcação para abertura que permite encaixe das canaletas Tigrefix de 20×50 mm; Indicação de posição de montagem inscrita no fundo (para cima);
• Torres de regulagem: permitem até 5 níveis de regulagem de altura dos disjuntores. A estas torres são fixados os suportes para os disjuntores.
• Possuem olhai para encaixe da chave de fenda para facilitar a retirada dos suportes ou para fazer a regulagem de altura. São fixadas no fundo do quadro;
• Possuem torres para fixação da moldura Gá acompanha parafusos:
• 2 unidades para os quadros de % e 4 para os demais tamanhos);
• Torres para fixar os barramentos NEUTRO e TERRA, em 4 posições diferentes;
• Opção de escolha com ou sem barramento NEUTRO e TERRA (o modelo 3/4 disjuntores não acompanha barramento);
• Fixação na parede por meio de 5 parafusos (1 central superior), com indicação de furação no fundo da caixa;
CÓDIGO 33048432
